ESDEC Flatfix fusion système de montage pour toit plat et toiture terrasse à Toulouse

La société ESDEC

ESDEC est une entreprise néerlandaise qui se spécialise dans les systèmes de montage photovoltaïques pour les projets de production d'énergie solaire. Elle propose une gamme de produits pour la conception, la planification et la mise en œuvre de projets photovoltaïques, y compris des systèmes de montage pour toits et terrains, des systèmes de gestion de l'énergie solaire et des produits connexes. ESDEC est reconnue pour sa qualité et son innovation dans l'industrie photovoltaïque et s'efforce de contribuer à la transition vers une énergie renouvelable durable.

Le système de fixation ESDEC

Un système polyvalent pour les toits plats

FlatFix Fusion est un produit qui a fait ses preuves depuis de nombreuses années : un système modulaire et polyvalent pour toits plats. Sa conception modulaire permet de créer une configuration spécifique à chaque toit.

• Système totalement modulaire
• Conception aérodynamique
• Configuration simple et double
• Dissociation thermique exclusive permettant d’éviter toute détérioration du revêtement du toit
• FlatFix Fusion convient aux panneaux: jusqu’à 1 150 mm de large et 2 190 mm de long

Système modulaire

Grâce aux différents composants, il est possible d’obtenir des rangées de longueur variable, ce qui permet, par exemple, de contourner les obstacles et de créer une configuration adaptée à chaque toit.

• Souplesse d’installation
• Montage aisé autour des obstacles
• Adapté aux projets résidentiels et commerciaux

Découplage thermique

Les toits et les systèmes de montage se dilatent et se contractent en raison des fluctuations de température. FlatFix Fusion possède un découplage thermique unique. Une charnière mobile empêche les frottements entre la base et le toit et protège la toiture contre les dommages.

• Découplage thermique
• Base à charnière mobile
• Prévient les dégâts sur le toit

Système de fixation léger

Le système FlatFix Fusion est fabriqué à partir de matériaux solides et légers. Les panneaux solaires sont reliés dans le sens de la longueur, mais aussi sur toute leur largeur, ce qui rend la solution de montage d’autant plus robuste.

• Conception aérodynamique
• Système robuste grâce aux raccords parallèles et perpendiculaires aux panneaux
• Testé selon les normes internationales

Exemple projet ESDEC flatfix fusion

ESDEC a mis à disposition des installateurs un logiciel pour définir l'ensemble du système de fixation et garantir la tenue notamment contre les intempéries (vent, neige, etc.). Pour cela il convient d'indiquer les données d'entrée. Par exemple ici un projet de panneau solaire de 3kW sur toiture plate à Toulouse.

Spécifications du toit

Zone de vent: II
Catégorie de terrain : II
Densité de l'air: 1,23 kg/m3
Orientation du toit depuis le nord: 0°
Pression du vent: 639,95 N/m2
Inclinaison du toit: 1.0°
Matériau du toit: Isolé au bitume
Coefficient de friction: 0,70
Surface de toit: 146,97 m2
Hauteur de toit: 6.0 m
Hauteur de parapet: 100 mm
Nombre de segments: 2
Facteur de sécurité : 1.35
High building safety factor: 1,03

Spécifications du système

Modèle de panneau : DUALSUN - FLASH HALF CUT 375wc
Dimensions de panneau: 1755mm x 1038mm x 35 mm
Poids de panneau: 21,00 kg
Puissance de panneau: 0,375 kWp
Nombre de panneaux: 8
Puissance totale: 3,000 kWp

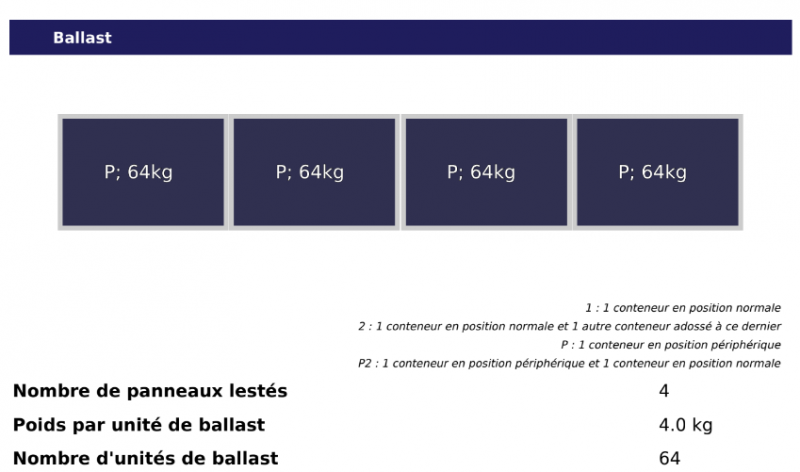

Ballast

Nombre de briques (210mm x 105mm x 80mm, 4.0 kg/pc): 128

Charge sur le toit

Poids total 753 kg
poids total du ballast 512 kg
Surface de toit (brute) 147 m²
Surface du système (surface projetée) 17 m²
Charge moyenne du générateur sur la surface de système 44,33 kg/m²
Charge moyenne du générateur sur la surface du toit 5,12 kg/m²

Charge sur le toit pour ce segment

Poids Panneaux 84 kg
Poids Système 36 kg
Poids Ballast 256 kg
Poids total 376 kg
Surface du système 8,49 m²
Charge moyenne du générateur sur la surface de système 44,33 kg/m²
Charge ponctuelle statique maximale (sur support de toit) 16,70 kPa*
*Des irrégularités dans le toit peuvent entraîner des pressions ponctuelles divergentes

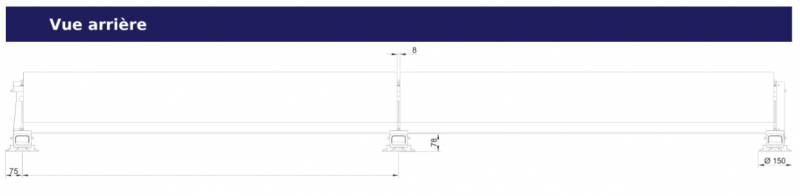

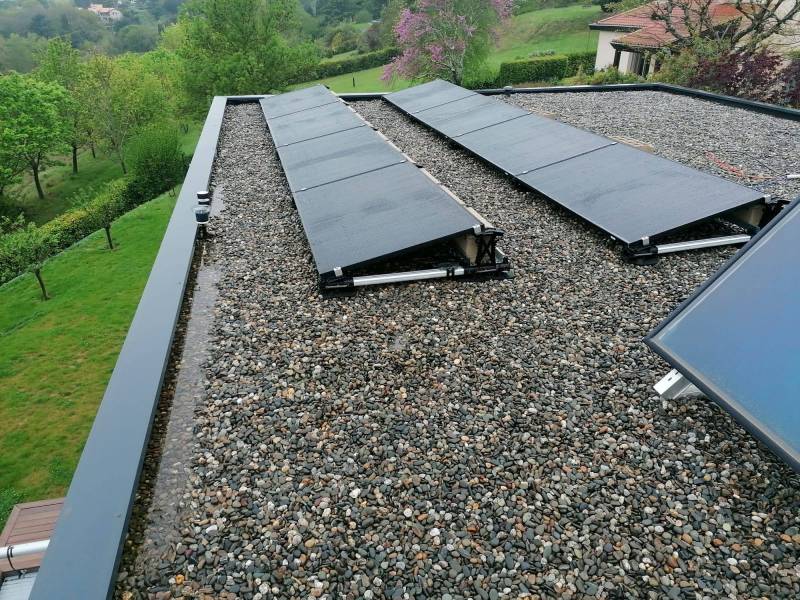

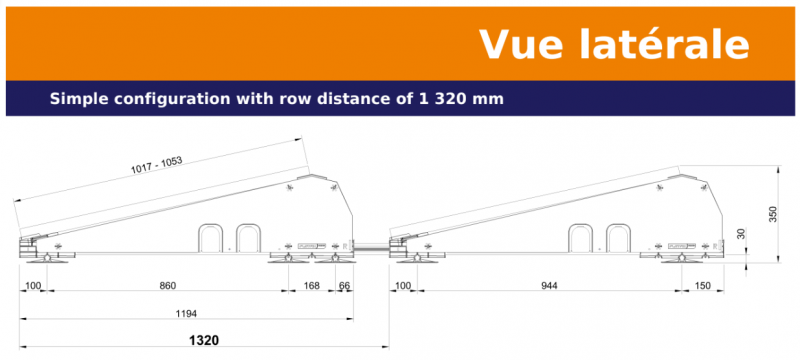

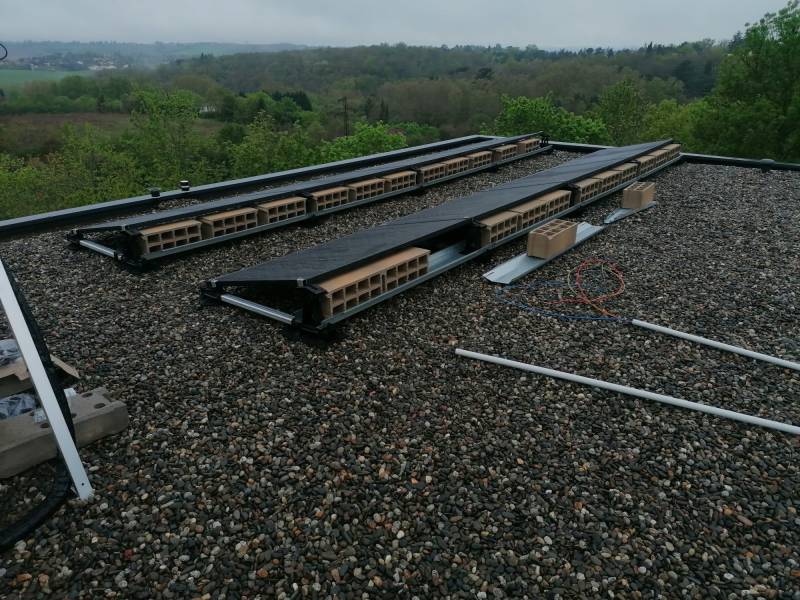

Exemple d'un chantier réalisé avec ESDEC

Voici un article sur un chantier que nous avons réalisé avec ESDEC flatfix fusion.

Précautions avant de lancer le projet ESDEC sur toit plat

Pour éviter toute blessure corporelle et/ou tout dommage matériel, les calculs statiques du bâtiment existant doivent être vérifiés par un technicien qualifié. Les réglementations en vigueur doivent impérativement être respectées, notamment les normes NEN6702, NEN7250, NEN1991010104 A1 + C2 / NB. Tout défaut de vérification des calculs statiques du bâtiment peut, dans le pire des cas, entraîner une défaillance de la structure porteuse du toit du bâtiment. Toute modification structurelle doit faire l’objet d’une consultation auprès de l’assureur. Les aspects suivants, entre autres, doivent avoir été contrôlés et être considérés satisfaisants d’un point de vue architectural : Les charges résultant du poids supplémentaire de l’ensemble du système photovoltaïque sur le bâtiment. Les charges résultant de la modification de la géométrie du toit du bâtiment. Les charges résultant de la pression dynamique du vent et de l’accumulation possible de précipitations sur le bâtiment. Les charges exercées sur le bâtiment, la toiture et l’isolation pendant l’installation. La compatibilité à long terme des matériaux d’isolation et de couverture au niveau des points de contact de la structure de soutènement du système photovoltaïque en raison des contraintes exercées. La compatibilité des matériaux de couverture associés à la structure de soutènement au niveau des points de contact. L’effet réciproque des propriétés thermiques du bâtiment et du système photovoltaïque. L’effet réciproque des éventuels mouvements et vibrations du toit et du système photovoltaïque.
