Pilotage du ballon d'eau chaude avec le solaire à Toulouse
Energies Vertes Occitanie est expert du photovoltaïque et s'intéresse de très près aux évolutions du matériel installé. Avec de nombreuses installations à Toulouse, Pechbonnieu (31), Montastruc (31) mais aussi dans le Tarn (81) nous vous présentons dans cet article le fonctionnement du régulateur de cumulus de SolarEdge.

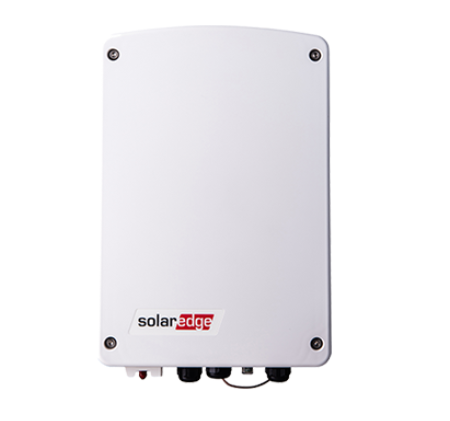

Présentation du régulateur SolarEdge
SolarEdge présente des solutions d’énergie intelligente qui permettent d’accroître la consommation propre d’électricité d’un site.
Une méthode utilisée à cette fin est de contrôler l’utilisation (consommation) des charges à l’aide de produits énergétiques intelligents. Les appareils énergétiques intelligents allouent le courant d’un appareil (charge) selon des horaires de programmation prédéfinis et les modes de fonctionnement suivants :

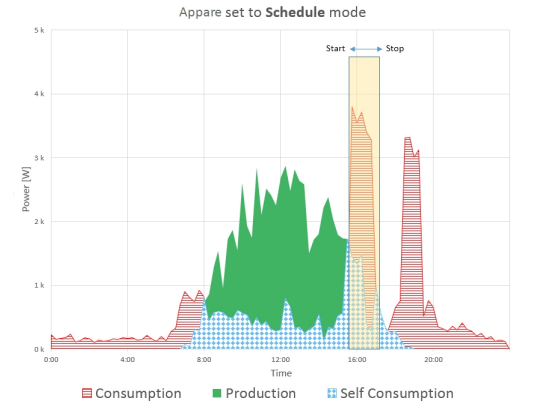

Programmation
L’appareil s’allume et s’éteint aux heures déterminées par l’utilisateur pour son confort et ses habitudes, et ce indépendamment de l’électricité des panneaux solaires est disponible.

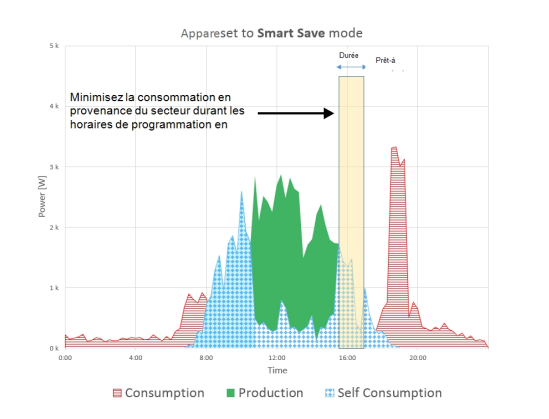

Économie intelligente
Le cumulus est contrôlé de manière automatique afin d’optimiser la consommation propre. L’électricité du réseau est utilisée uniquement si l’électricité PV ne suffit pas pour satisfaire à l’horaire « Prêt à partir de » de l’utilisateur. Par exemple, pour chauffer de l’eau pendant 2 heures et avoir de l’eau chaude à 18 h 00, configurez la durée sur 2 heures et l’option Prêt à partir de sur 18 h 00. La chaudière peut certes fonctionner avant 16 h 00 si de l’électricité PV est disponible, mais dans tous les cas, vous aurez de l’eau chaude garantie à 18 h 00.
Fonctionnement du régulateur en fonction du surplus d'électricité photovoltaique
1. Absence de surplus (la nuit)
2. Beaucoup du surplus (l'été au zénith)
3. Surplus solaire la journée
Grâce à cette fonction votre ballon chauffera 100% sur le solaire.
4. et en hiver ?

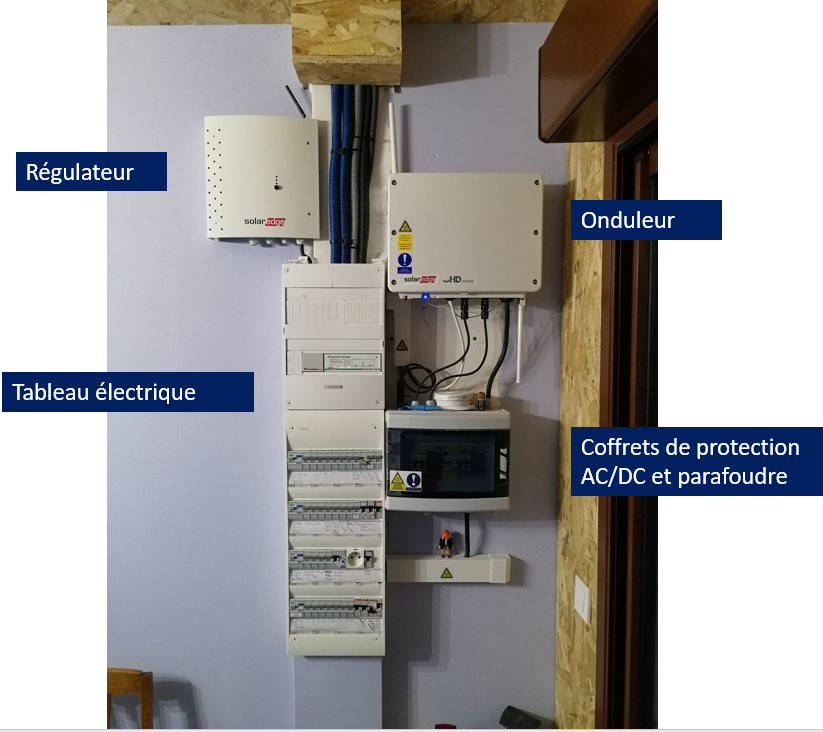

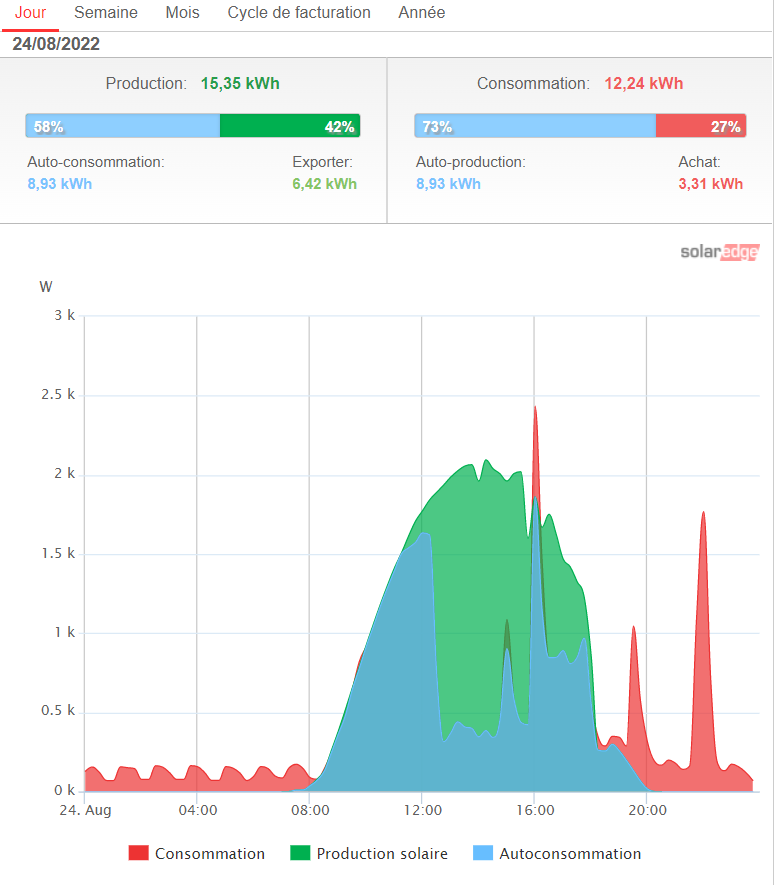

Expérience terrain après quelques années de fonctionnement

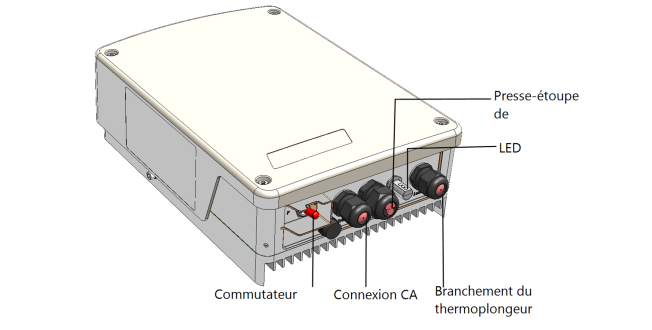

Interfaces de la production d’eau chaude avec énergie intelligente
MARCHE (1)
ARRÊT (0)
P
| Durée en position P |
Fonction | Commentaires |
| Commutateur positionné sur P pendant moins de 5 secondes |
Mode Boost - l’appareil génère une puissance maximale de manière à faire fonctionner le thermoplongeur à plein rendement pendant une heure. | Lorsque le commutateur est relâché, tous les LED s’éteignent pendant 0,5 sec puis affichent la production ou un message d’erreur |
| Commutateur positionné sur P pendant moins de 5 secondes, en mode Boost |
L’appareil coupe le bloc d’alimentation du thermoplongeur | |
| Commutateur déplacé sur P de 5 à 10 secondes |
Démarre le couplage (association) de l’appareil avec l’onduleur. L’onduleur gère, contrôle et connecte l’appareil à la plateforme de supervision. Le fait de réassocier l’appareil charge la configuration précédemment utilisée si bien qu’une reconfiguration n’est pas nécessaire. |
L’association est indiquée par tous les LED qui clignotent. |
| Commutateur déplacé sur P pendant 30 secondes |
Réinitialisation usine - déconnecte l’appareil de l’onduleur | Après la réinitialisation, l’association avec l’onduleur est requise. |
LED
de l’appareil :
| Couleur | Signification | Description |
| Rouge | Panne | Éteint - Aucune erreur constatée Allumé – Erreur, ou est en mode Boost/Réinitialisation Clignotant - Pendant le couplage avec l’onduleur |
| Vert | Alimentation en énergie du thermoplongeur (charge) |
Scintillement(1)ec – Le thermoplongeur n’est pas alimenté Allumé - Alimentation du thermoplongeur, ou est en mode Boost/Réinitialisation Clignotant - Pendant le couplage avec l’onduleur |
| Bleue | Liaison de communication ZigBee/Wi-Fi vers l’onduleur |
Éteint – N’est pas couplé avec l’onduleur Clignote - L’appareil est couplé avec l’onduleur. Cependant, il n’est pas connecté à la plate-forme de supervision, ou ne l’est pas durant le couplage avec l’onduleur Allumé - L’appareil est couplé avec l’onduleur et connecté à la plate-forme de supervision, ou est en mode Boost/Réinitialisation |
| Tous les LED | Éteint - L’appareil n’est pas alimenté. Allumé - En mode Boost/Réinitialisation Clignotant (de manière séquentielle) - Mise à jour du micrologiciel de l’appareil Clignotant (simultanément) - Pendant le couplage avec l’onduleur |
