Raccordement et branchement panneaux photovoltaïques sur tableau secondaire en Occitanie : pas besoin de tirer un nouveau câble grâce au tableau divisionnaire à Castres (81) ?
Est-il possible de raccorder une installation solaire sur un tableau électrique secondaire en Occitanie ? Suite à l’évolution de la norme NFC 15-100 en septembre 2025, l’installation de panneaux photovoltaïques nécessite un nouveau coffret de protection. Selon Consuel, il est interdit de raccorder un onduleur sur un tableau divisionnaire. Qu’en est-il de la règle de l’amont pour votre future installation solaire à Castres (81) ?
Solaire Occitanie fait le point sur le raccordement et le branchement des panneaux photovoltaïques sur les installations des particuliers et particulières de la région : faites confiance à notre entreprise basée au nord de Toulouse et son équipe de professionnels qui vous accompagnent depuis 2017. Passez au solaire en toute quiétude grâce à l’expertise de notre équipe et réalisez des économies sur votre facture d’électricité en consommant votre propre énergie solaire dans le Tarn (81).
Qu’est-ce que la règle de l’amont dans le raccordement d’une installation solaire ?
Lorsque votre installateur solaire dimensionne votre disjoncteur et ses protections électriques à Castres (81), il doit respecter deux règles : la règle de l’aval, et la règle de l’amont.
Rappel sur la règle de l’aval en électricité
La règle de l’aval est une évidence pour tous les électriciens et électriciennes : par exemple, votre four est protégé par un câble 6A en 6 carrés, tout comme vos plaques électriques. Ce câblage permet de protéger en aval vos équipements électriques dans votre maison dans le Tarn (81).
On oublie souvent la règle de l’amont en électricité !
La règle de l’amont pose la question de l’électricité qui arrive depuis le réseau général jusqu’à vos équipements électriques à Castres (81) par exemple. Regardez la puissance de votre abonnement au réseau d’électricité général (EDF/Enedis). Par exemple, une habitation en monophasé et bénéficiant d’un 9kVA a une protection à 500mA : cette protection disjoncte si elle est branchée sur du 60 Ampères. Le réseau peut donc alimenter jusqu’à 60A.
Entre le disjoncteur de vos plaques de cuisson et votre disjoncteur 500mA, il y a une protection différentielle au sein de votre tableau électrique. Il s’agit souvent d’une coupure générale ou d’une coupure par ligne : c’est un interrupteur différentiel, on parle alors de courant de fuite. Cet interrupteur 30mA a un calibre 40A ou 60A afin de couvrir tous les équipements reliés à votre ligne électrique au sein de votre habitation tarnaise.
Que dit la nouvelle norme NFC 15-100 sur le raccordement électrique de votre centrale photovoltaïque en Occitanie ?
La nouvelle norme NFC 15-100 s’intéresse à l’électricité photovoltaïque qui se démocratise en Occitanie. En effet, votre centrale solaire rajoute des ampères dans votre installation électrique : on parle de 28 ampères pour le cas d’une centrale photovoltaïque 6kWc à Castres (81) !
Votre tableau électrique accueille alors 60 ampères issus du réseau général d’électricité + 28 ampères produits par votre centrale photovoltaïque : vous arrivez à 88 ampères, ce qui dépasse le seuil de la plupart des protections électriques. Elles ne peuvent alors pas accepter la puissance disponible.
Ajouter un nouveau tableau électrique pour répondre à la NFC 15-100 et raccorder mes panneaux solaires ?
Pour répondre à ce cas, Solaire Occitanie installe un nouveau tableau électrique NFC. Nous relions votre centrale photovoltaïque et votre Linky sur un répartiteur. En-dessous, un disjoncteur adapté aux mêmes valeurs que celles de votre disjoncteur de réseau initial (par exemple 60A) garantit une protection de votre nouveau tableau électrique.
Le tableau divisionnaire n’arrive plus en tête, qu’en dit le Consuel ?
Face à cette situation, Consuel dit que si vous injectez votre production solaire sur un tableau divisionnaire, elle ne va pas arriver en tête du dit tableau. Est-ce un problème ? Nous avons réalisé ce schéma ci-dessous, qui a été validé par le Consuel. En effet, ce schéma a été soumis à un inspecteur Consuel de Toulouse, Monsieur C., qui l’a validé.
Pourquoi ce schéma électrique a été validé par Consuel avec un tableau divisionnaire ? Ce schéma répond aux exigences de la Norme NFC 15-100 : en ajoutant un deuxième nouveau tableau NFC sur le tableau divisionnaire, les deux points d’injection sont toujours placés en haut des tableaux (sur des répartiteurs) systématiquement protégés par les disjoncteurs.
Quelle conséquence pour ce schéma de raccordement répondant à la norme NFC 15-100 à Castres (81) ?

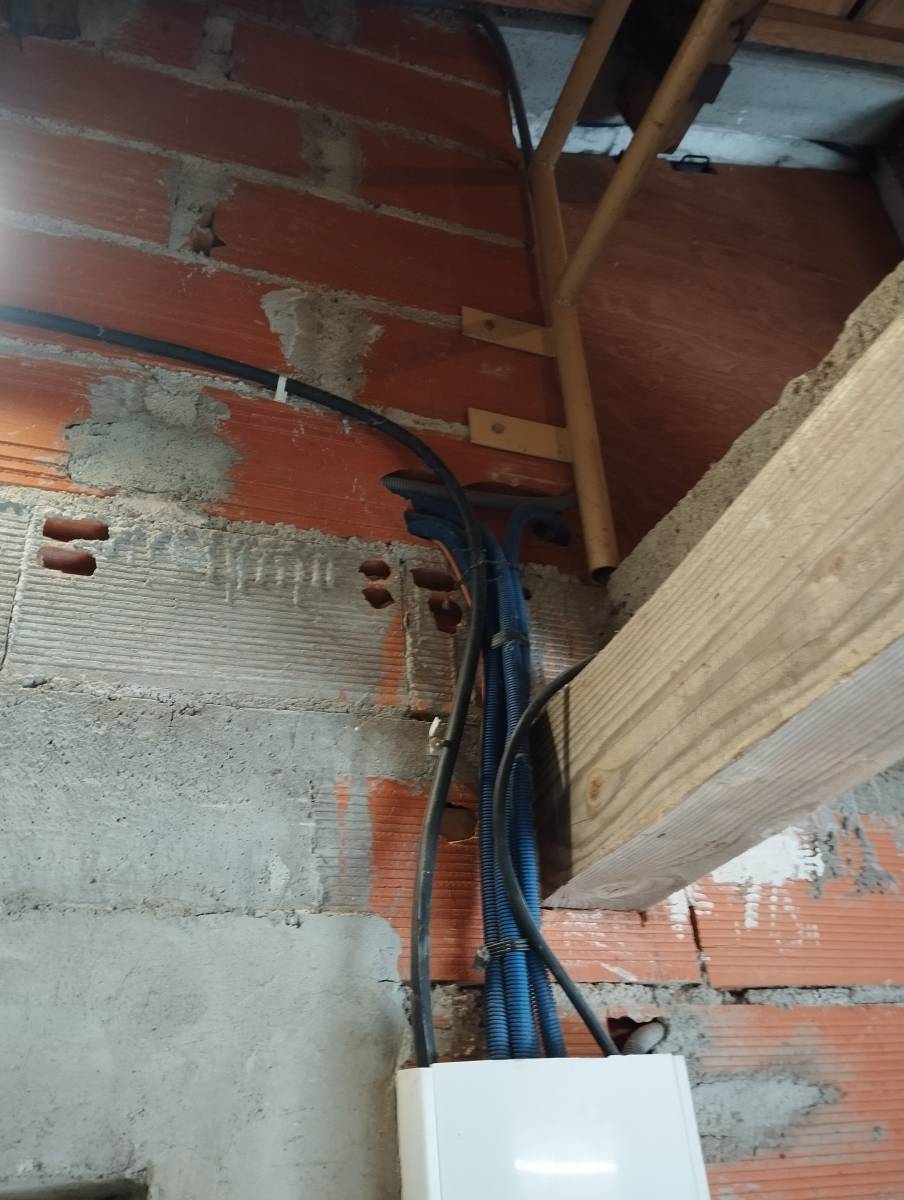

Ce schéma de raccordement électrique des panneaux solaires à une habitation en Occitanie a un intérêt majeur pour l’installation électrique de votre maison dans le Tarn (81). En effet, on peut alors éviter de tirer un nouveau câble électrique en 5G6 si un câble était déjà présent. Pas besoin de rajouter un câble sur une ligne déjà écrasée, ou bien dont la gaine est déjà remplie.

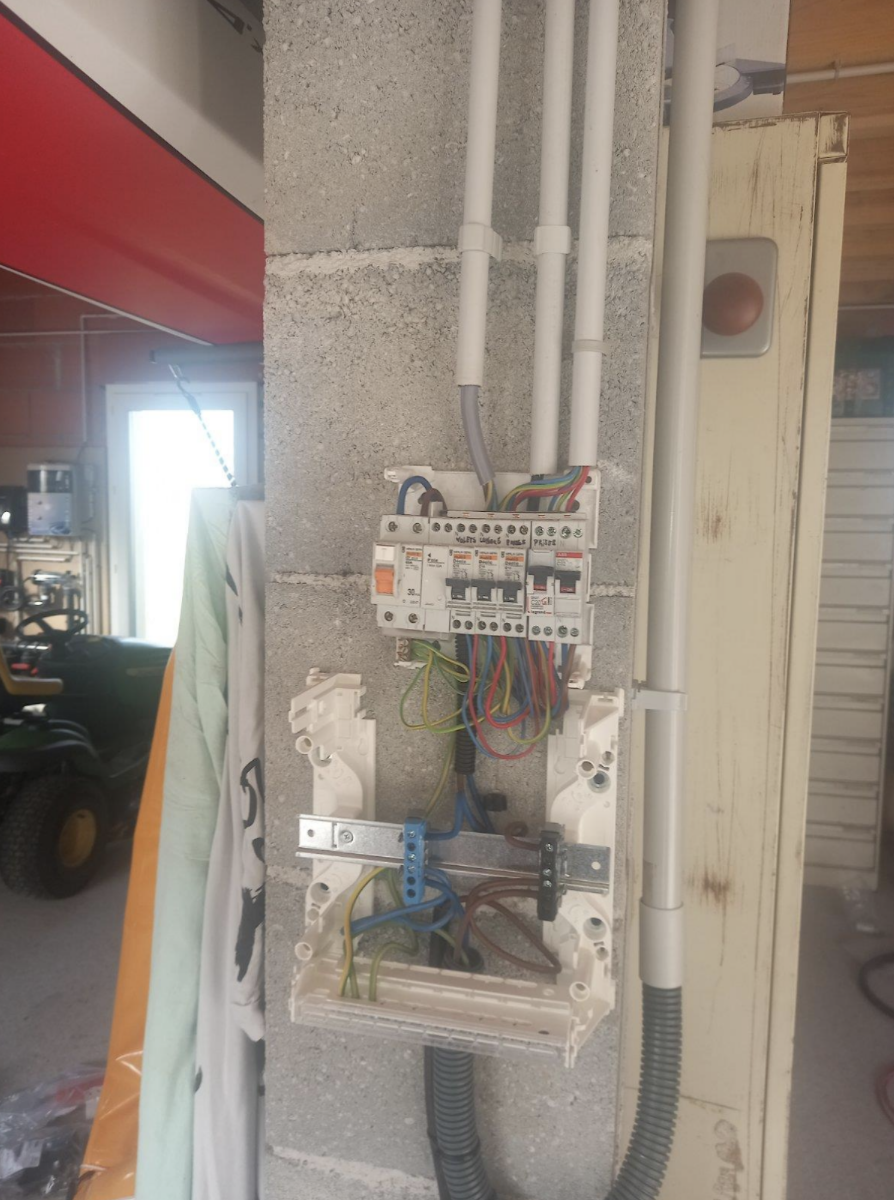

L’installation d’un tableau divisionnaire demande un travail d’électricien pour assurer votre sécurité
L’installation d’un tableau divisionnaire demande un travail de la part de votre installateur : chez Solaire Occitanie, nos équipes photovoltaïques vérifient que nous avons bien un câble qui part à la fois sur le tableau principal sans être cascade. Au niveau du tableau divisionnaire, ce câble doit aussi arriver en amont : nous engageons alors nos compétences d’électriciens pour réaliser le lien avec le tableau divisionnaire et vérifier la protection des câbles à Castres (81).

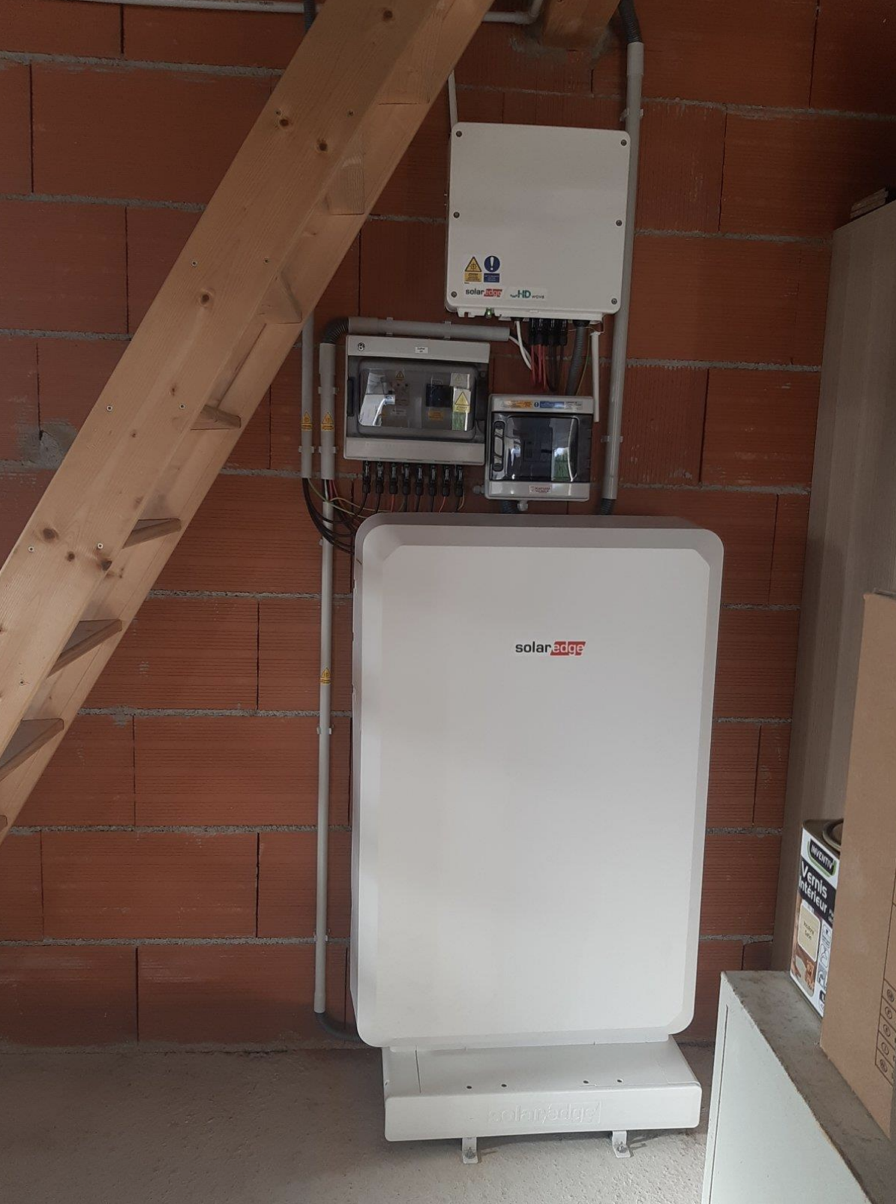

Quels composants peuvent être ajoutés à mon installation électrique et solaire ?
Comme vous avez pu le voir sur le schéma ci-dessus, il n’y a aucun problème à rajouter des composants supplémentaires dans l’installation électrique de votre maison à Albi (81). En effet, nous pouvons rajouter des batteries à votre installation photovoltaïque, à condition de rajouter un câble de communication RJ45 (en vert sur le schéma) à raccorder.
Rajout d’une batterie, mais risque de perte de la mesure de l’auto-consommation
C’est le seul inconvénient dans ce cas de figure : vous risque de perdre la mesure de l’auto-consommation si il n’est pas possible pour notre équipe de passer un câble RJ45. Dans ce cas-là, des alternatives pour réaliser la communication entre vos batteries, vos panneaux solaires et votre tableau d’électricité général sont possibles.
Dans le cas de notre schéma présenté ci-dessus, nous avons relié un onduleur central Huawei… mais des micro-onduleurs Enphase, qui font passer leurs informations par CTL, peuvent être reliés à un Envoy S-Metered pour mesurer vos productions photovoltaïques et votre auto-consommation à Gaillac (81).
Le back-up n’est pas possible dans cette configuration
Dans le cas d’une installation avec un onduleur Huawei et un second compteur divisionnaire, le back-up exige un nouveau passage de câble. En effet, le back-up doit être relié en direct, du SmartGuard à l’onduleur, en plus du câble de raccordement existant. La solution de secours n’est hélas pas possible pour cette installation solaire et ses batteries dans le Tarn (81).
Solaire Occitanie réalise votre installation photovoltaïque et assure la sécurité de votre tableau électrique à Castres (81)
Demandez conseil à nos experts du photovoltaïque pour obtenir un devis gratuit et personnalisé pour l’installation de votre future centrale solaire dans le Tarn (81). Nous réalisons des raccordements aux dernières normes solaires et électriques pour assurer votre sécurité et celle de votre installation électrique à Castres, Gaillac ou Albi. Passez au solaire pour auto-consommer votre propre électricité en toute quiétude en nous contactant grâce au formulaire ci-dessous :
