Disjonction intempestive, coupure fréquente de votre centrale photovoltaïque ? Qu’est-ce qu’il se passe avec votre onduleur central à L’Union (31)

Votre centrale photovoltaïque à L’Union (31) subit des coupures fréquentes du système, avec des déclenchements intempestifs du dispositif différentiel (DDR) ? Ce phénomène de disjonction intempestive est observé avec les onduleurs centraux sans transformateur qu’on peut retrouver chez des fabricants bien connus comme Huawei, SolarEdge, et Fronius. Mais alors, qu'est-ce qui provoque ces disjonctions ? Et surtout, comment y remédier ?

Énergies Vertes Occitanie, notre société basée à Garidech au nord de Toulouse, installe chez les particuliers et les professionnels des solutions pour tous vos souhaits de passage à l’énergie photovoltaïque, et ce depuis 2017.

Pourquoi ces déclenchements intempestifs de votre onduleur central ?

Les panneaux solaires ont ce qu’on appelle une « capacité parasite » : quand il pleut, qu’il y a du brouillard, l’environnement humide favorise le courant de fuite de votre centrale solaire. Les panneaux bi-verre sont d’ailleurs plus susceptibles de poser problème avec leur capacité parasite que les panneaux mono-verre.

Le courant de fuite est issu de la charge accumulée dans les modules photovoltaïques à cause des variations de la tension et des conditions climatiques. Dans des panneaux solaires bi-verre, la capacité parasite peut atteindre 955 nF pour une installation de 6 kWc : les centrales solaires équipées de panneaux bi-verre peuvent ainsi générer des courants de fuite atteignant parfois 34,5 mA. En dépassant ainsi le seuil de déclenchement d'un différentiel de 30 mA, la centrale se met en alerte pour se protéger et vous protéger, et cela occasionne des coupures fréquentes.

Onduleur central VS micro-onduleur

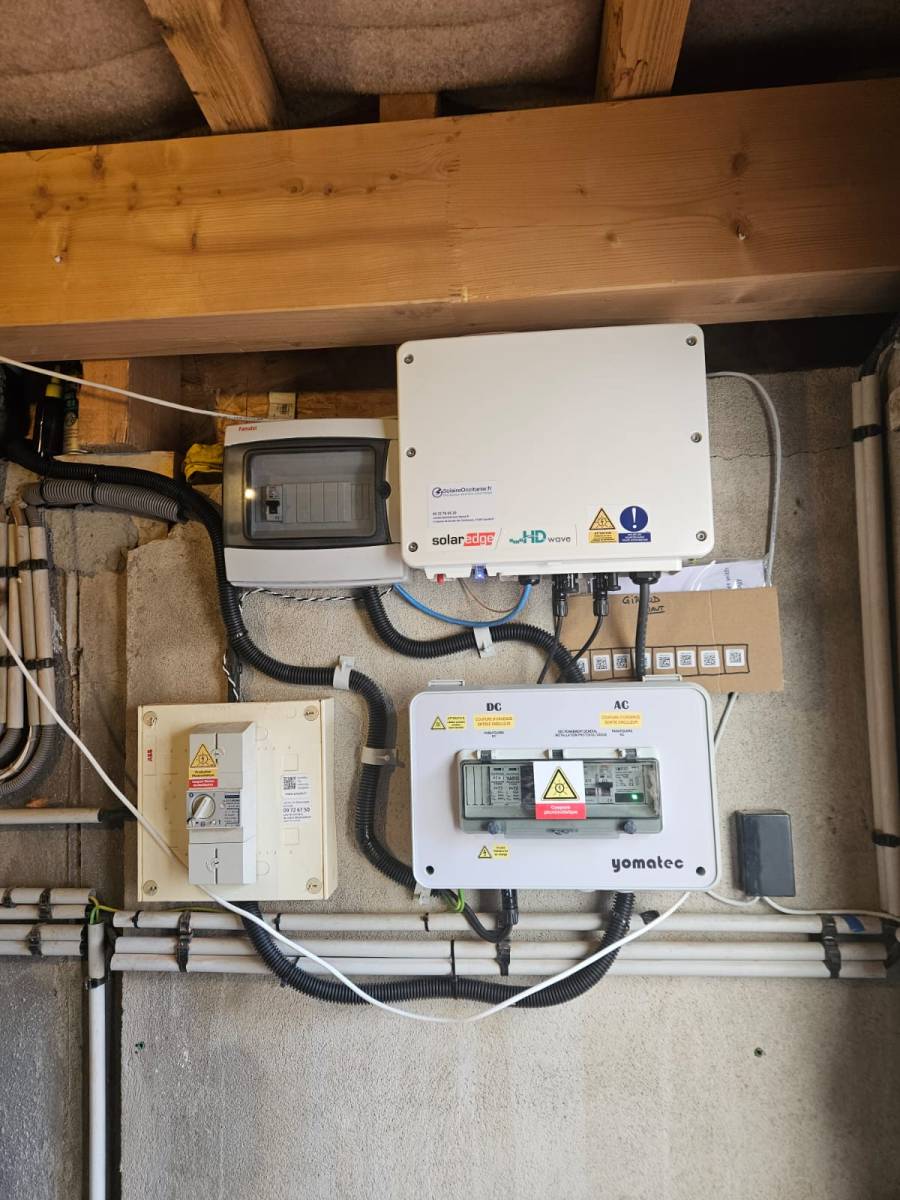

Les onduleurs centraux sans transformateur, tels que ceux proposés par Huawei, SolarEdge, ou Fronius, sont particulièrement sensibles à ce type d’incident. En effet, ils sont directement connectés au réseau électrique sans isolation galvanique entre le courant continu (DC) généré par les panneaux et le courant alternatif (AC). Sans isolation, le courant de fuite dû à la capacité parasite des panneaux solaires a plus de risque d’atteindre le disjoncteur différentiel.

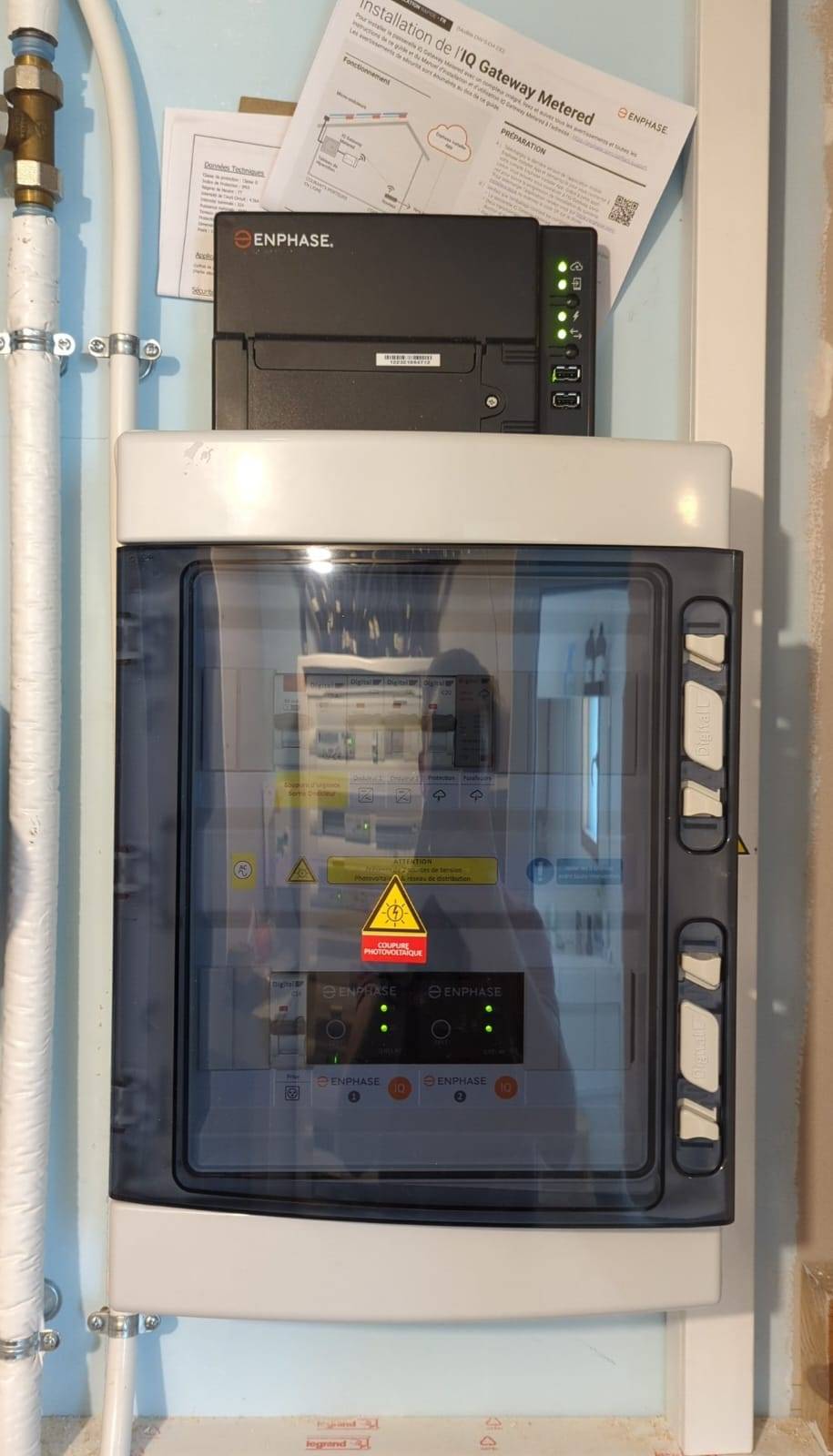

Chez Enphase, les micro-onduleurs isolent au contraire chaque panneau individuellement. Ils ne présentent donc pas les mêmes problèmes que les onduleurs qui centralisent plusieurs panneaux à la fois. Découvrez en plus sur la technologie utilisée par Enphase dans ses micro-onduleurs IQ8 dans l’un de nos articles dédiés à ce sujet.

Comment éviter les coupures à répétition ?

Pour éviter les disjonctions répétées de votre centrale solaire, SolarEdge recommande l'utilisation d'un différentiel externe de 300 mA pour la plupart des installations, sauf si une norme locale impose une sensibilité plus basse.

En effet, la norme NF C 15-100, modifiée par l'amendement A5 (2015), stipule que pour les installations de production d'électricité comme les systèmes photovoltaïques, il n’est pas nécessaire d’utiliser un différentiel de 30 mA, qui est souvent trop sensible.

Il faut plutôt aller se baser sur les sensibilités recommandées en fonction de la valeur de la prise de terre : 500 mA pour une prise de terre ≤ 100 ohms, 300 mA pour une prise de terre ≤ 167 ohms et 100 mA pour une prise de terre comprise entre 167 et 500 ohms.

Faites appel à Energies Vertes Occitanie

Les disjonctions répétées peuvent être frustrantes, mais il s’agit donc d’un problème qui peut être résolu. Même en étant équipé d’un onduleur Huawei, SolarEdge, ou Fronius, vous pouvez vous sortir de cette situation en sélectionnant le bon dispositif différentiel. Et si vous souhaitez réaliser une nouvelle installation de panneaux solaires à L’Union, Blagnac ou Colomiers (31), n’hésitez pas à faire le choix de la technologie proposée par Enphase et ses micro-onduleurs IQ pour avoir l’esprit tranquille.

Prenez contact dès aujourd’hui avec l’équipe d’Energies Vertes Occitanie pour obtenir un devis personnalisé pour votre projet d’installation solaire en Haute-Garonne (31) grâce au formulaire ci-dessous :
