Placer l'onduleur photovoltaique à l'intérieur ou à l'extérieur ? et les coffrets de protection ? Réponse à Verfeil

Vous n'avez pas de place dans le placard de l'entrée à côté du tableau électrique ? Vous ne voulez pas de l'onduleur dans le garage car c'est désormais votre chambre ? Ou vous souhaitez tout simplement savoir toutes les possibilités pour placer l'onduleur avant de vous décider ?

Energies Vertes Occitanie, est spécialiste en installation solaire photovoltaïque pour les particuliers en autoconsommation. La société est située à Garidech au nord de Toulouse et a accompagné de nombreux projets solaires photovoltaiques dans la Haute-Garonne du côté de Montrabé ou Verfeil.

Onduleur et son matériel auxiliaire

Il faut savoir qu'il n'y a pas que l'onduleur photovoltaique mais plusieurs éléments à placer pour une installation de panneaux solaires photovoltaiques :
- 1 onduleur
- 1 coffret DC parafoudre (coupure entre les panneaux et l'onduleur)
- 1 coffret AC parafoudre (coupure entre l'onduleur et le TGBT)
Parfois les coffrets AC et DC sont regroupés dans un mono-coffret, un peu plus large mais moins volumineux que les 2 coffrets séparés.
- 1 compteur d'énergie (mesure la consommation électrique de la maison, indispensable pour l'autoconsommation)
- x accessoires de pilotage des équipements électriques (par exemple un régulateur pour le ballon d'eau chaude)

Où les placer ?

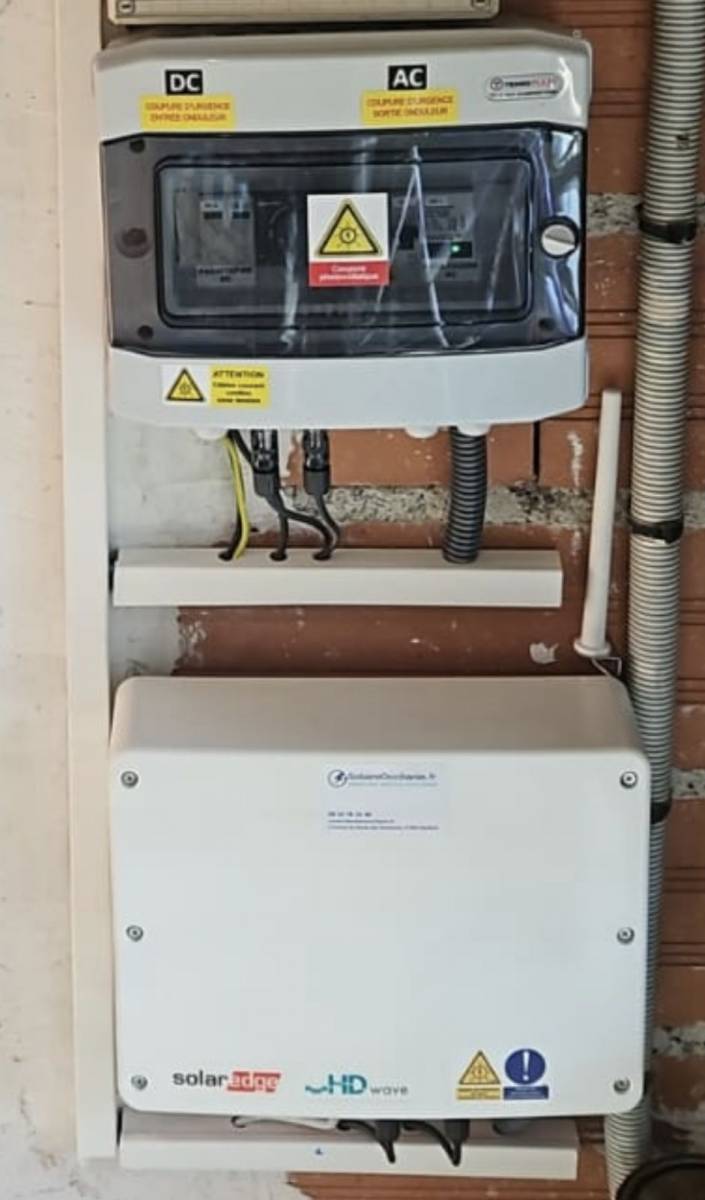

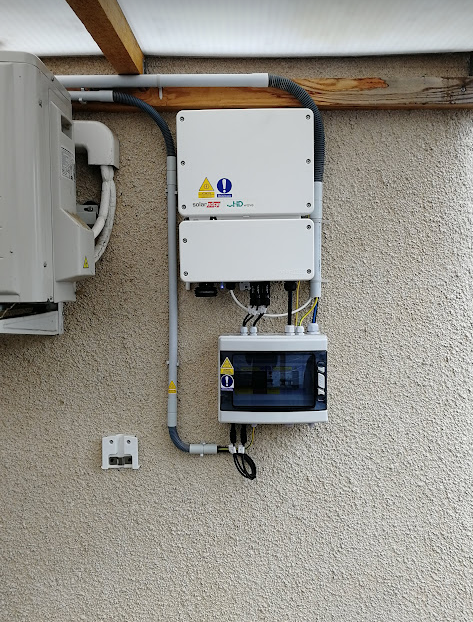

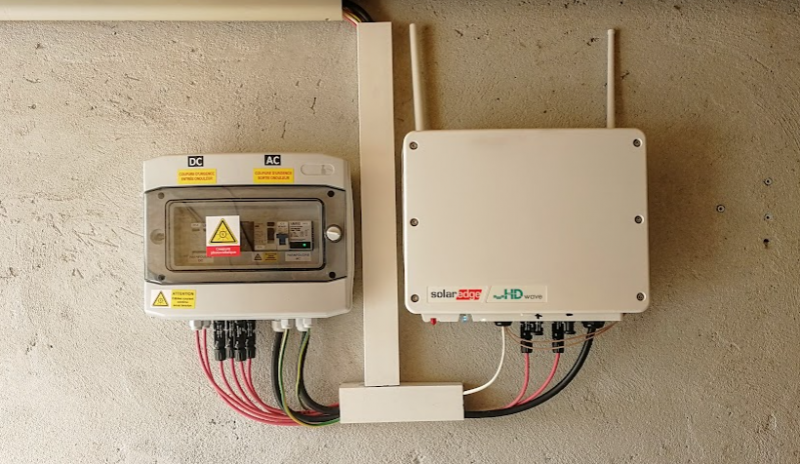

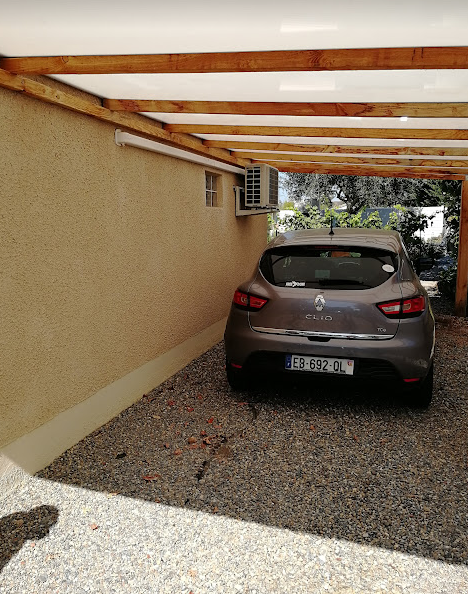

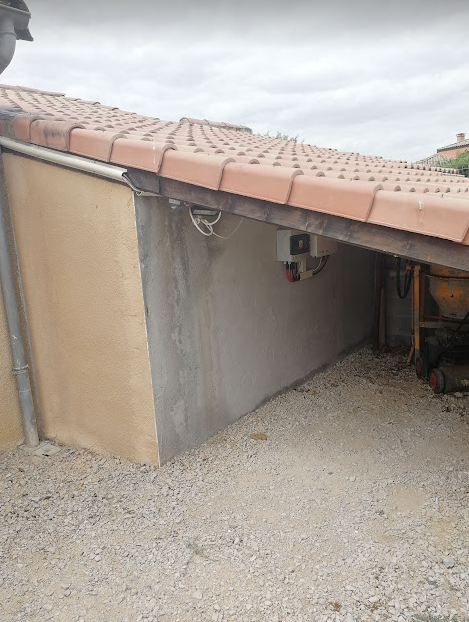

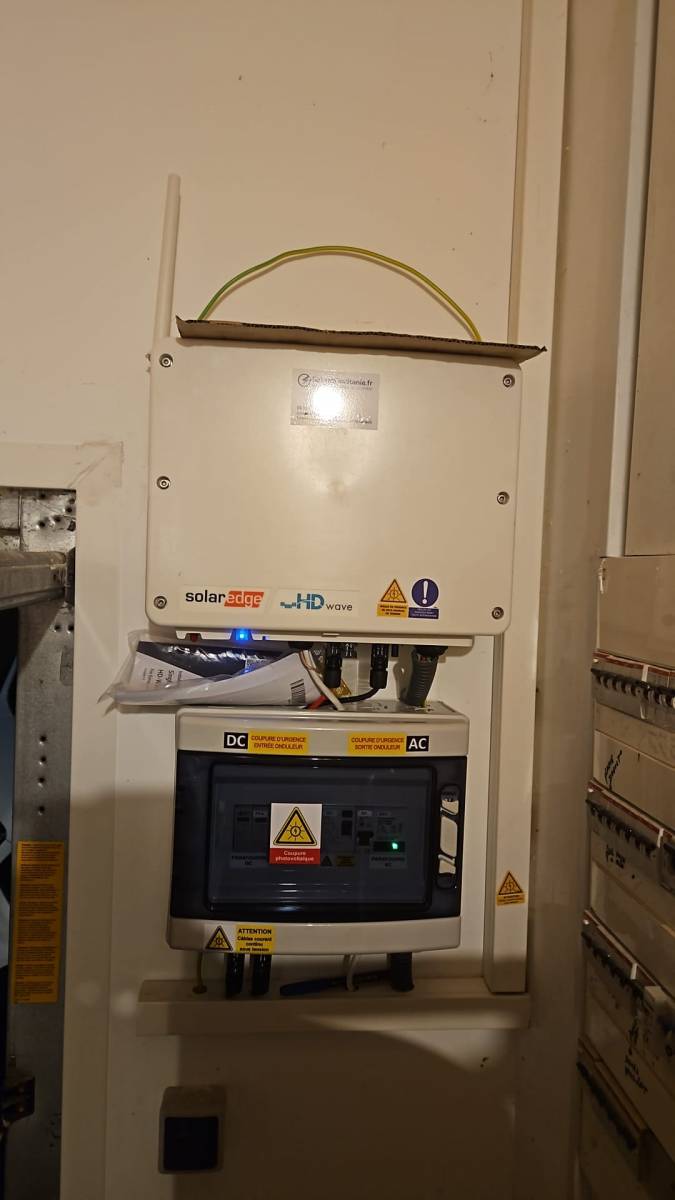

L'onduleur et ses 2 coffrets de protection parafoudre sont généralement placés à côté du Tableau Général Basse Tension (TGBT) mais peuvent très bien être déportés dans un local extérieur abrité ou dans une autre pièce comme sur les images de nos chantiers. Il est aussi envisageable de les installer dans les combles. Dans tous les cas une coupure additionnelle est ajoutée au TGBT pour des raisons de normes et de sécurité.

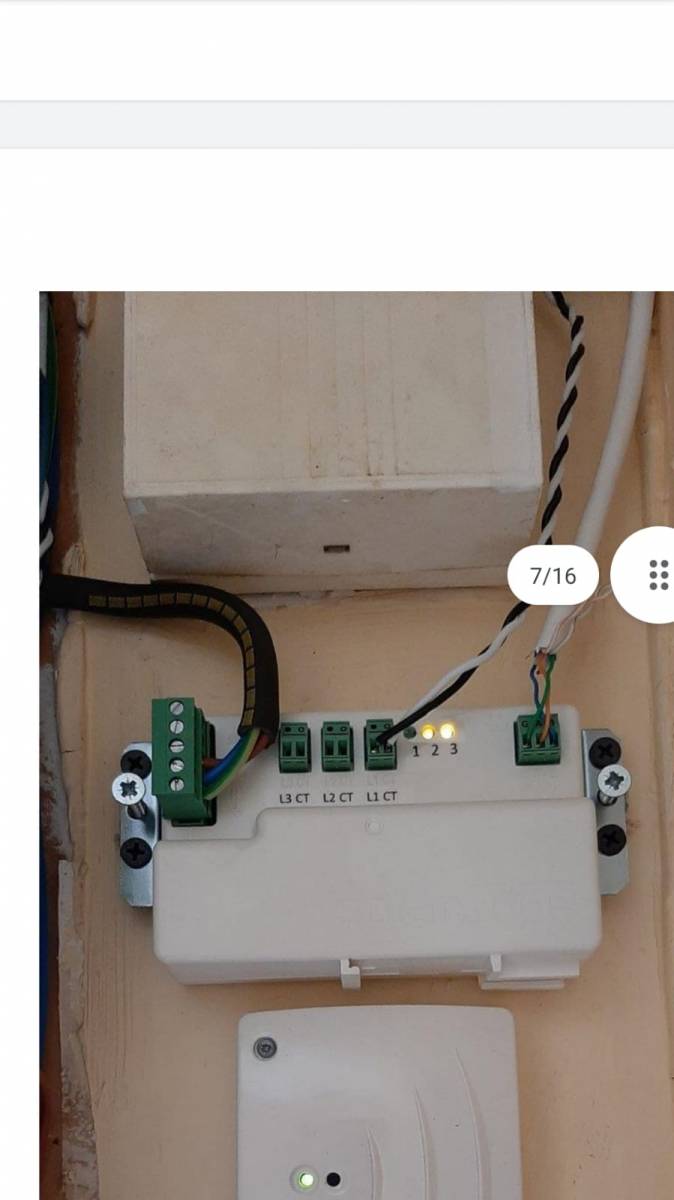

Par contre le compteur de consommation et sa pince ampèremétrique doivent impérativement être situés proche de l'arrivée générale (souvent au tableau). Heureusement ce petit coffret peut facilement s'ajouter même dans les petits espaces.

Et peut-on placer les batteries à l'extérieur ?

Oui bonne nouvelle il est tout à fait possible d'installer les batteries à l'extérieur, à condition de vérifier que vos batteries Huawei, SolarEdge ou Enphase (ce sont celles que nous installons fréquemment) soit IP65. Dans ce cas les batteries et leur coffret de protection sont prévus pour être en extérieur sauf sous des trombes d'eau et sous les UV. Il faut donc soit les placer au nord sous le débord de toiture, soit prévoir un petit toit pour les protéger. Mettre sa batterie en extérieur est même une solution recommandable pour limiter les risques notamment d'émanation de vapeur toxique dans le cas où la batterie serait en sévère surchauffe suite à un faux-contact, vous pouvez consulter aussi notre article dédié au local batterie.

Quelles solutions si très peu de place ?

Il faut déporter l'onduleur et ses coffrets dans une autre pièce, dans les combles ou à l'extérieur. Egalement il est possible de commander un mono-coffret AC/DC plus compact que 2 coffrets distincts.

Quelles sont les dimensions d'un onduleur et son encombrement ?

La place à prévoir pour l’installation d'un onduleur SolarEdge est d’environ 50cm de large par 80 cm de haut, sachant qu’il y a l’onduleur et le coffret AC/DC à considérer. (chacun fait environ 40cm de large et 30cm de haut + goulotte verticale et horizontale à considérer)

Ils peuvent être placés à l’extérieur sous abris en veillant à éviter l’exposition à la pluie.

Autre point important, le coffret AC/DC doit être facile d’accès à moins de 1m80 (contrainte règlementaire). L’onduleur doit être également facile d’accès peu importe la hauteur.
